Jak odczytać wskazania liniowe i punktowe w metodzie magnetyczno-proszkowej przy spoinach stalowych

Na spoinie stalowej po nałożeniu proszku magnetycznego często pojawiają się wyraźne linie lub skupiska drobnych cząstek. Ich kształt i początkowy układ nie od razu demaskują rzeczywisty rodzaj wady kryjącej się w materiale. Diagnosta analizuje, czy dany ślad wynika z usterki spawalniczej zagrażającej trwałości, czy zaledwie z naturalnej geometrii samego złącza. Prawidłowe odczytanie tych fizycznych sygnałów bezpośrednio decyduje o bezpieczeństwie i dalszym losie sprawdzanej konstrukcji.

Powstawanie wskazań i klasyfikacja wad spawalniczych

Podczas diagnostyki element ferromagnetyczny poddaje się celowemu magnesowaniu. Powstaje wówczas ukierunkowane pole magnetyczne, a w miejscu usterki powierzchniowej jego linie ulegają natychmiastowemu rozproszeniu. Tworzy się lokalny wyciek strumienia, który z dużą siłą przyciąga zaaplikowane cząstki proszku. Technika ta wykorzystuje zjawisko powstawania biegunów magnetycznych na krawędziach rozwarstwionego metalu. Drobinki gromadzą się wzdłuż uszkodzenia, odrysowując wskazanie o specyficznym kształcie i stopniu zagęszczenia.

Wskazania liniowe powstają najczęściej przy pęknięciach, groźnych brakach przetopu lub podłużnych wtrąceniach żużla. Eksperci klasyfikują je w ten sposób, gdy długość zebranego proszku wynosi co najmniej trzykrotność jego szerokości. Sygnalizują one defekty zorientowane prostopadle do kierunku linii pola. Stanowią jednocześnie największe zagrożenie dla stabilności całego węzła spawalniczego. Z kolei wskazania punktowe osiągają długość poniżej trzykrotności szerokości. Oznaczają zazwyczaj zamknięte pory gazowe, kuliste wtrącenia nietopliwe lub drobne wżery korozyjne.

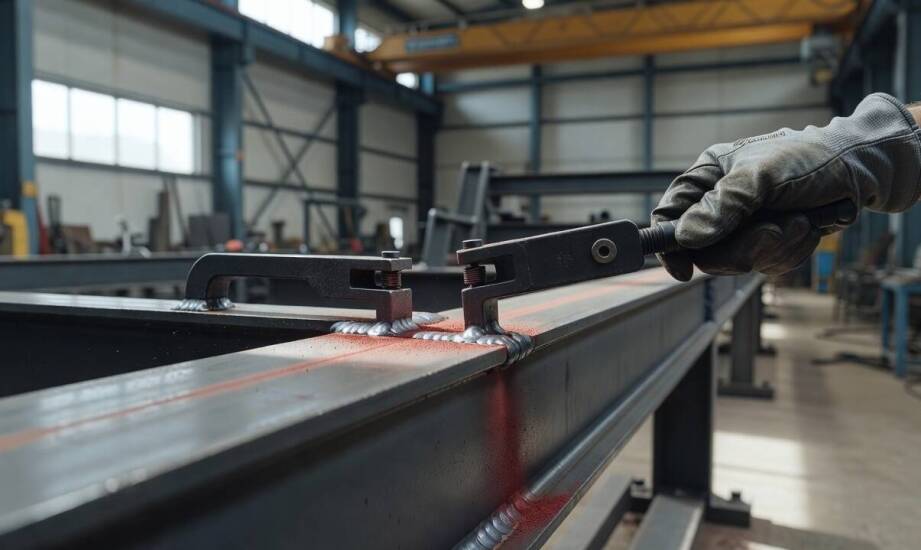

Norma PN-EN ISO 23278 precyzyjnie opisuje poziomy akceptacji wykrytych wskazań i wiąże je z ogólną jakością złączy według standardu ISO 5817. Skuteczna weryfikacja techniczna wymaga magnesowania jarzmem w dwóch prostopadłych do siebie kierunkach. Tylko taka procedura pozwala na obiekcie zlokalizować usterki o różnej orientacji przestrzennej względem osi spoiny.

Co zniekształca obraz wady i kiedy zmienić metodę?

Zbyt duża chropowatość obrabianego materiału, gruba farba ochronna lub nieregularna forma lica spoiny zaburzają naturalną migrację drobinek. Takie warunki sprzyjają powstawaniu fałszywych śladów, które utrudniają ostateczną analizę. W przypadku bardzo ciemnych powierzchni badacze aplikują białą farbę podkładową. Tworzy ona silny kontrast optyczny dla czarnego proszku, ułatwiając dostrzeżenie najmniejszych zarysowań.

Powłoka lakiernicza o grubości do 50 µm pozostaje w pełni dopuszczalna i nie zakłóca pomiaru, ale grubsze izolacje drastycznie obniżają czułość badawczą. Na szorstkich elementach lepiej sprawdza się rozpylanie suchego proszku. Zawiesina mokra daje natomiast bez porównania wyższą rozdzielczość usterki na wygładzonych fragmentach stali konstrukcyjnej.

Alternatywą dla diagnostyki z użyciem pola magnetycznego są klasyczne techniki kapilarne. Penetranty bez problemu wykrywają analogiczne usterki wychodzące na powierzchnię zewnętrzną. Badania penetracyjne wymagają jednak idealnie czystego metalu bez powłok malarskich i nie ujawniają defektów podpowierzchniowych. Z tego powodu przy odbiorze wielkogabarytowych obiektów inżynieryjnych specjaliści preferują użycie jarzma magnetycznego. Pozwala to przetestować ogromne połacie stali bez konieczności uciążliwego piaskowania całych konstrukcji.

Przedsiębiorstwo Specjalistyczne Draco Lesiński z Gdańska wykonuje certyfikowane badania magnetyczne oraz inne kontrole nieniszczące NDT dla wielu sektorów przemysłu. Bazując na ponad trzydziestoletnim doświadczeniu oraz uprawnieniach UDT, PRS i DNV, zespół weryfikuje stan techniczny infrastruktury budowlanej i energetycznej w całej Polsce.

Interpretacja wskazań i decyzja o losie konstrukcji

Rzetelna ocena rozmiaru oraz charakteru uwidocznionego pęknięcia pomaga ustalić rzeczywisty zapas nośności diagnozowanego elementu. Technologia pozwala orzec, czy wada stanowi realne ryzyko usterki eksploatacyjnej i bezwzględnie kwalifikuje złącze spawane do natychmiastowego wyżłobienia. Stalowe konstrukcje mostowe, hale widowiskowe i rurociągi pracujące pod ciśnieniem nie wybaczają błędów w interpretacji liniowych skupisk proszku.

Długie wskazania liniowe przekraczające rygorystyczne kryteria odbiorowe wymuszają pogłębienie weryfikacji twardymi danymi. Wykorzystuje się do tego celu zaawansowaną defektoskopię ultradźwiękową UT lub technikę radiograficzną RT. Instrumenty te precyzyjnie ujawniają głębokość szczeliny i dokładny profil uszkodzenia ukryty wewnątrz blachy. Niewielkie wskazania punktowe bardzo często mieszczą się w granicach błędu wyznaczonych przez przepisy i nie generują dodatkowych przestojów na hali produkcyjnej.
