Jak planować trasy kablowe w naziemnej instalacji PV, gdy grunt, fundamenty i serwis wyznaczają przebieg

Jak planować trasy kablowe w naziemnej instalacji PV, gdy grunt, fundamenty i serwis wyznaczają przebieg

W naziemnej instalacji fotowoltaicznej przebieg przewodów stanowi ściśle zaplanowany układ inżynieryjny. Ostateczna trasa zależy od ukształtowania terenu, rozmieszczenia fundamentów oraz konieczności zapewnienia swobodnego dostępu serwisowego do złączy i inwertera. Projektanci rozpoczynają pracę od dokładnej analizy geometrii całego pola modułów, ponieważ fizyczne warunki przestrzenne bezpośrednio dyktują sposób ułożenia instalacji stałoprądowej. Ignorowanie rzeźby terenu czy specyfiki punktów podparcia prowadzi do niepotrzebnego naprężania żył, co z kolei zwiększa ryzyko wystąpienia uciążliwych dla całego systemu usterek. Prawidłowo zaprojektowany przebieg uwzględnia naturalną pracę środowiska, eliminując miejsca potencjalnych przetarć izolacji zewnętrznej i zabezpieczając ciągłość przesyłu energii.

Wpływ ramy nośnej na ułożenie przewodów

Geometria stalowej konstrukcji wyznacza główne osie, wzdłuż których instalatorzy prowadzą kable prądu stałego. Każdy stelaż pod fotowoltaikę na gruncie projektuje się na podstawie wymiarów samych modułów, obciążeń wiatrowych, opadów śniegu oraz nośności lokalnego podłoża. Sekcjonowanie pola na odrębne rzędy i bloki ułatwia zachowanie porządku oraz ogranicza liczbę załamań trasy kablowej. Przewody biegną równolegle do rzędów paneli, trafiając do wyznaczonych punktów zbiorczych, skąd instalatorzy kierują je w stronę inwertera lub głównej rozdzielni. Konstrukcja wsporcza fotowoltaiki wymaga poprowadzenia okablowania w bezpiecznej odległości od ziemi, najczęściej bezpośrednio pod modułami lub wzdłuż głównych profili nośnych. Instalatorzy unikają w ten sposób budowy dodatkowych podpór, wykorzystując stalową ramę jako naturalną barierę.

Zwiększenie prześwitu całej ramy ułatwia tworzenie kolejnych przejść dla wiązek, ale wymusza precyzyjne mocowanie na całej długości trasy. Brak stabilnych uchwytów wywołuje luzy, przez co kabel ulega niebezpiecznym naprężeniom pod wpływem silnego wiatru. Odpowiednio dopasowany system mocowań uwzględnia statykę ramy, zapewniając bezpieczne promienie gięcia łuków i ochronę delikatnej izolacji. Planowanie uwzględnia również lokalizację falowników – ich centralne umieszczenie skraca główne ciągi DC, co redukuje straty na przesyle i ułatwia późniejsze diagnozowanie ewentualnych przebić.

Ochrona okablowania i planowanie inspekcji

Obecność wilgoci, rosnąca trawa oraz naturalne osiadanie ziemi wymuszają stosowanie fizycznych osłon wokół przewodów. Kable solarne narażone na bezpośredni kontakt z roślinnością lub wodą opadową wymagają uniesienia nad poziom gruntu. Zgodnie z wytycznymi inżynierskimi projektanci dbają o odsunięcie instalacji od ostrych krawędzi oraz stref o wysokiej wilgotności. Wiązki umieszcza się w metalowych korytkach instalacyjnych lub wytrzymałych rurach, które fizycznie oddzielają powłokę żył od zewnętrznych czynników destrukcyjnych, w tym promieniowania ultrafioletowego oraz uszkodzeń powodowanych przez gryzonie. Stalowe trasy kablowe, które wytwarza Baks Kazimierz Sielski, umożliwiają tworzenie ciągłych, sztywnych torów dla instalacji prądu stałego, gwarantując zgodność z normami bezpieczeństwa pożarowego.

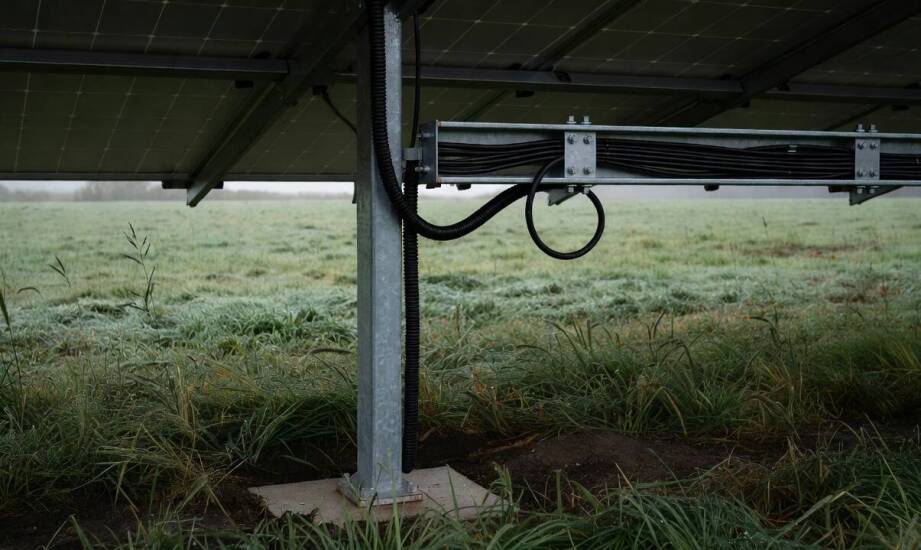

Sezonowe zamarzanie i rozmarzanie podłoża wywołuje ruchy geologiczne, które mogą delikatnie przesuwać zabetonowane lub wbijane w ziemię fundamenty. Projektanci przewidują to zjawisko, dlatego okablowanie układa się z zachowaniem rezerwy długości oraz w formie luźnych pętli kompensacyjnych. Dzięki temu ewentualne odchylenie słupa nie prowadzi do zerwania złącza. Swobodny dostęp wymaga z kolei pozostawienia szerokiego pasa przestrzeni między kolejnymi rzędami paneli. Zostawiona rezerwa serwisowa pozwala technikom na wizualną kontrolę punktów styku oraz szybką wymianę uszkodzonego odcinka. Solidne korytka montowane bezpośrednio do ramy skracają czas prac konserwacyjnych, ponieważ diagności mają pełen wgląd w ułożenie wiązek bez konieczności demontażu pojedynczych modułów.

Trwałość całej infrastruktury zależy od znalezienia balansu między ochroną mechaniczną, zachowaniem norm technicznych i warunkami terenowymi. Umiejętne wykorzystanie elementów stalowych do poprowadzenia instalacji optymalizuje zużycie materiałów i przyspiesza realizację prac montażowych na obiekcie. Przemyślane sekcjonowanie pola, uzupełnione odpowiednim dystansem od wilgotnego gruntu, zapewnia stabilną pracę całego systemu przez wiele lat, minimalizując ryzyko pożaru lub awarii sprzętowej.
