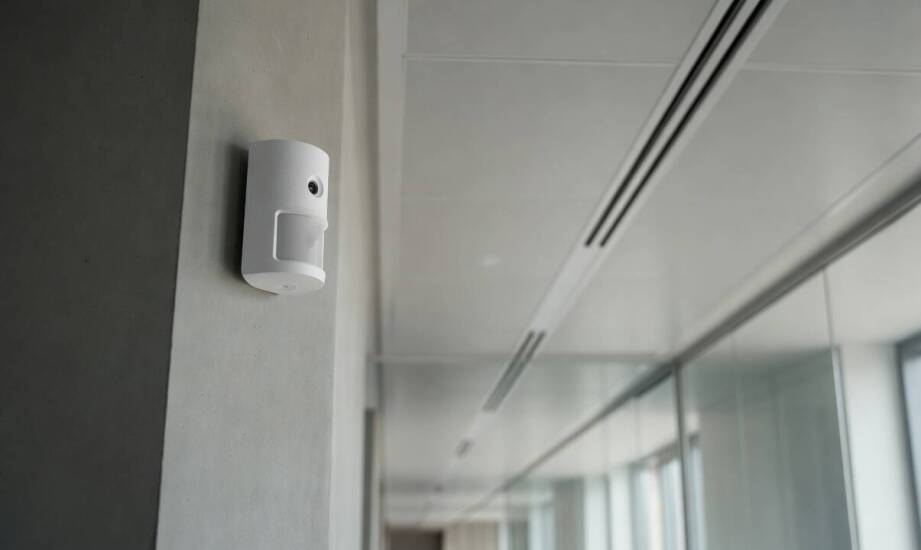

Jak połączenie technologii podczerwieni i mikrofal pozwala opanować problem fałszywych alarmów w zmiennym środowisku

W nowoczesnych budynkach przemysłowych oraz wielkopowierzchniowych biurach warunki termiczne rzadko pozostają stabilne. Nagłe zmiany temperatury wywołane intensywną pracą klimatyzacji, systemami wentylacji czy specyficznymi procesami technologicznymi stanowią ogromne wyzwanie dla elektronicznych zabezpieczeń. Silne prądy powietrzne oraz gwałtowne skoki ciepła dezorientują podstawowe czujniki ruchu, które opierają swoje działanie wyłącznie na analizie pasma podczerwieni. Kiedy układ odczytuje chłodny podmuch z wentylatora lub nagrzewającą się maszynę jako fizyczne wtargnięcie intruza, generuje fałszywy alarm. Powtarzające się błędy detekcji obniżają poziom zaufania do całej instalacji zabezpieczającej i pociągają za sobą koszty niepotrzebnych interwencji służb ochrony. Opanowanie tego problemu wymaga zastosowania technologii krzyżowej, analizującej otoczenie na wielu płaszczyznach fizycznych.

Jak działa logiczny mechanizm weryfikacji sygnałów?

Rozwiązaniem problemu fałszywych wzbudzeń jest zintegrowanie dwóch odrębnych zjawisk w jednym module detekcyjnym. Standardowy tor podczerwieni uzupełnia się o precyzyjne pole mikrofalowe. W takiej konfiguracji sprzęt wyzwala sygnał alarmowy wyłącznie wtedy, gdy oba niezależne kanały odnotują zmianę w ułamku sekundy. Wynika to z faktu, że sensory te reagują na zupełnie inne czynniki środowiskowe. Moduł pasywnej podczerwieni wyłapuje różnicę temperatur przemieszczającej się sylwetki względem chłodniejszego tła, natomiast detektor radarowy analizuje przesunięcie fazowe powracającej fali elektromagnetycznej. Zmiana parametrów cieplnych bez jednoczesnego fizycznego przemieszczenia masywnej bryły nie uruchomi procedury ostrzegawczej, co w automatyce i inżynierii zabezpieczeń określa się mianem warunku logicznego AND.

Odpowiednio skonfigurowana czujka dualna skutecznie neutralizuje wpływ silnych nawiewów z klimatyzatorów ściennych oraz kanałowych. Szok termiczny wywołany gwałtownym strumieniem zimnego powietrza zostaje zarejestrowany przez sensor podczerwieni, jednak prąd powietrzny nie odbija fal mikrofalowych i nie wywołuje efektu Dopplera. Układ mikroprocesorowy urządzenia ignoruje taki pojedynczy bodziec, poprawnie klasyfikując go jako typowe zakłócenie generowane przez instalacje HVAC.

Zjawiska fizyczne w halach i przestrzeniach biurowych

Zastosowanie dwóch torów weryfikacji staje się niezbędnym standardem w dużych zakładach produkcyjnych, gdzie cykle technologiczne wymuszają ciągłą pracę maszyn. Gwałtowne stygnięcie nagrzanych elementów konstrukcyjnych po wyłączeniu zasilania powoduje bardzo ostre, skokowe spadki temperatury w najbliższym otoczeniu. Pojedynczy sensor podczerwieni bardzo często interpretuje takie anomalie cieplne jako ruch poruszającego się po hali obiektu. Umieszczenie obu technologii detekcji wewnątrz jednej obudowy pozwala na precyzyjne odróżnienie stygnięcia metalowych form produkcyjnych od rzeczywistego wtargnięcia człowieka.

Specyficznym środowiskiem pracy dla takich urządzeń są również nowoczesne biurowce dzielone na mniejsze strefy zadaniowe. Fale mikrofalowe charakteryzują się stosunkowo wysoką przenikalnością i z łatwością pokonują lekkie przegrody budowlane, takie jak:

• ścianki z płyt gipsowo-kartonowych,
• drewniane płyty meblowe oraz cienkie sklejki,
• szklane witryny i skrzydła drzwiowe.

Wewnętrzna architektura budynków typu open space sprawia, że nieodpowiednio skalibrowany moduł radarowy może rejestrować ruch osób przebywających w sąsiednim pomieszczeniu lub na klatce schodowej. Skuteczne wdrożenie tej technologii wymaga precyzyjnego pozycjonowania sprzętu w przestrzeni oraz bardzo dokładnego dostrojenia czułości fali do kubatury i układu danego wnętrza.

Łódzka firma Atline od ponad trzech dekad zajmuje się projektowaniem rozbudowanych systemów ochrony perymetrycznej i obwodowej w tego typu środowiskach o wysokiej zmienności cieplnej. Opracowywanie instalacji alarmowych dla jednostek wojskowych, zaawansowanych obiektów przemysłowych oraz strategicznych instytucji publicznych wiąże się z koniecznością szczegółowej analizy setek czynników środowiskowych. Prawidłowa integracja technologii detekcyjnych wymaga zaawansowanego zaplecza inżynieryjnego oraz posiadania ścisłych koncesji bezpieczeństwa.

Znajomość środowiska kluczem do stabilnej detekcji

Zrozumienie naturalnych procesów fizycznych zachodzących wewnątrz chronionych obiektów determinuje ostateczny wybór infrastruktury ostrzegawczej. Zjawiska takie jak wymuszona cyrkulacja powietrza, przewodzenie ciepła przez układy maszynowe czy przenikanie fal elektromagnetycznych przez materiały budowlane zmuszają inżynierów do wdrażania systemów opartych na podwójnej weryfikacji. Opieranie projektów zabezpieczeń wyłącznie na teoretycznych parametrach zasięgu z kart katalogowych prowadzi do powstawania luk w ochronie oraz wysokiej podatności sprzętu na fałszywe wzbudzenia. Pełne zabezpieczenie infrastruktury wymaga traktowania budynku jako dynamicznego ekosystemu, w którym każda nagła anomalia termiczna bezpośrednio wpływa na ostateczną skuteczność czułej elektroniki rejestrującej ruch.
