Rozdzielczość i szybkość klatek — jak dobrać parametry urządzeń termowizyjnych do zaawansowanych testów w laboratoriach R&D

W laboratoriach badawczo-rozwojowych precyzja pomiarów cieplnych odgrywa pierwszoplanową rolę, gdy analizowane zjawiska termiczne zachodzą w ułamkach sekundy. Standardowe urządzenia diagnostyczne często nie nadążają za dynamiką procesów występujących podczas testowania prototypów motoryzacyjnych oraz lotniczych. Prowadzi to do rozmycia rejestrowanych danych i błędnych interpretacji wyników eksperymentów. Prowadzenie rzetelnych prac inżynierskich wymaga zastosowania zaawansowanych systemów, w których parametry akwizycji obrazu ściśle odpowiadają szybkości mierzonych zmian.

Znaczenie częstotliwości i czasu integracji

Badanie zjawisk szybkozmiennych wymusza zastosowanie sprzętu o podwyższonej częstotliwości odświeżania. Standardowe rejestratory pracujące z prędkością 9 Hz sprawdzają się przy analizie obiektów statycznych. Przy pomiarach elementów w ruchu konieczne jest zastosowanie urządzeń rejestrujących minimum 25 klatek na sekundę. Analiza zachowania poduszki powietrznej lub procesów spalania w silnikach przekracza jednak nawet te wartości. Sama liczba klatek na sekundę nie rozwiązuje problemu zacierania się krawędzi detali. Kluczowym parametrem zapobiegającym utracie ostrości pozostaje krótki czas integracji detektora.

Zastosowanie matryc mikrobolometrycznych wiąże się z czasem integracji rzędu 8 do 12 milisekund. Detektory niechłodzone o takich parametrach generują na nagraniach smugi za przemieszczającym się celem. Inżynierowie w zaawansowanych laboratoriach stosują detektory chłodzone, w których czas naświetlania piksela spada do poziomu 50 mikrosekund. Odpowiednio skonfigurowana kamera termowizyjna FLIR umożliwia zredukowanie czasu integracji nawet do 270 nanosekund przy zachowaniu pełnej czułości termicznej. Urządzenia klasy naukowej potrafią rejestrować obraz z prędkością przekraczającą 1000 klatek na sekundę. Taka specyfikacja pozwala na zamrożenie ruchu obiektu i zarejestrowanie kadru wolnego od zniekształceń kinetycznych, dostarczając bezbłędny materiał do późniejszej analizy.

Rozdzielczość w badaniach materiałowych

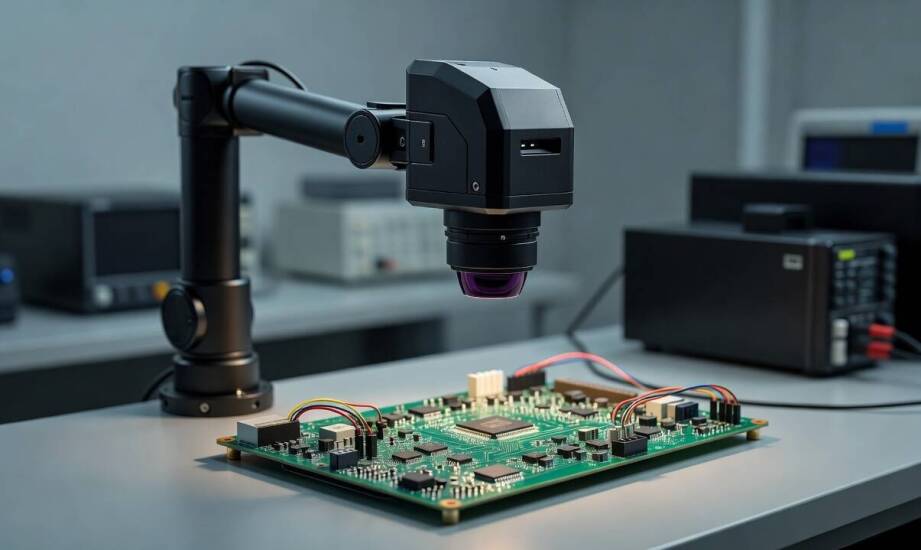

Rozdzielczość przestrzenna na poziomie 640 × 480 pikseli to obecnie standard w sprzęcie przeznaczonym do szczegółowej oceny mikroukładów elektronicznych i materiałów kompozytowych. Detektor o dużej gęstości pikseli rejestruje drobne gradienty temperatury na ułamkach milimetra kwadratowego. Ta precyzja ma krytyczne znaczenie podczas lokalizowania punktowych przegrzań w gęsto upakowanych obwodach drukowanych. W przemyśle lotniczym duża liczba pikseli ułatwia wykrywanie ukrytych rozwarstwień w wielowarstwowych kompozytach poddawanych obciążeniom zmęczeniowym.

Sama rejestracja obrazu cieplnego zyskuje pełną wartość dopiero w momencie zestawienia jej z innymi wielkościami fizycznymi. Nowoczesne systemy pomiarowe wykorzystują zaawansowane mechanizmy sprzętowej synchronizacji. Wejścia typu trigger oraz dekodery sygnału czasu IRIG-B pozwalają skorelować klatki termowizyjne z danymi pobieranymi przez akcelerometry lub wibrometry laserowe. Podczas testów modalnych badana struktura wpada w rezonans, a powstające naprężenia generują miejscowe skoki temperatury. Integracja pomiarów z precyzyjnymi znacznikami czasu umożliwia badanie relacji między drganiami a nagrzewaniem się materiału. Zespół badawczy zyskuje spójny obraz zachowania całego prototypu w czasie rzeczywistym.

Parametry sprzętu a rzetelność wyników

Obraz termiczny pozbawiony ścisłego kontekstu czasowego nie niesie przydatnych informacji w zaawansowanych projektach konstrukcyjnych. Dopiero rygorystyczny dobór rozdzielczości, czasu integracji i sprzętowych funkcji wyzwalania pozwala traktować system wizyjny jako pełnoprawne narzędzie metrologiczne. Firma EC TEST SYSTEMS dostarcza zaawansowany sprzęt pomiarowy dla przemysłu, w tym analizatory i kamery wysokich prędkości. Przedsiębiorstwo integruje rozwiązania wizyjne z platformami do rejestracji drgań oraz akustyki. Skonfigurowane w ten sposób stanowiska umożliwiają jednostkom edukacyjnym i laboratoriom przemysłowym przeprowadzanie powtarzalnych testów weryfikacyjnych. Część instytutów decyduje się również na okresowe wypożyczanie specjalistycznych urządzeń na czas trwania krótszych eksperymentów.
